产品展示 > X53T/X63T整机介绍 > 立式升降台铣床
 产品名称:立式升降台铣床            产品型号:X53T/X5042              所属分类:X53T/X63T整机介绍
 详细信息

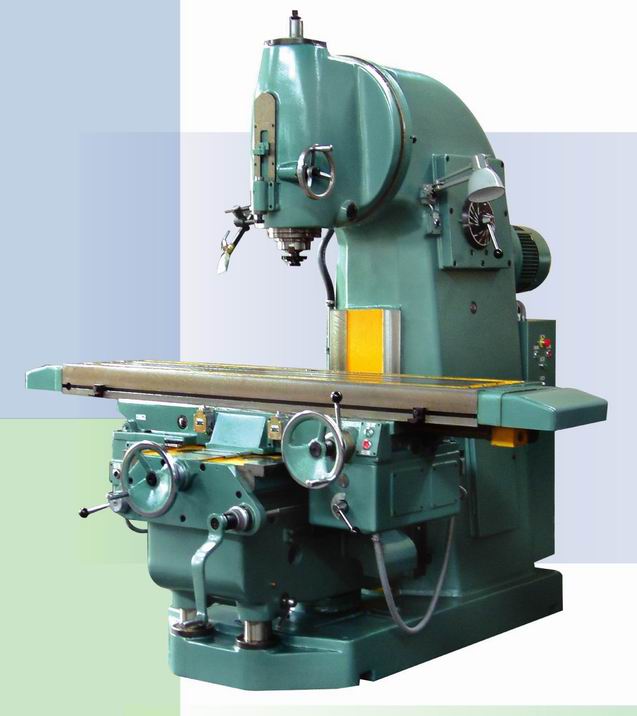

X5042 立式升降台铣床 详细说明:

   X5042立式升降台铣床是一种具有广泛用途的通用铣床。该机床可由端面铣刀、立铣刀、

圆柱铣刀、锯片铣刀及各种成形铣刀来加工各种零件。由于机床具备了足够的功率和刚性以

及有较大的调速范围(主轴转速和进给量),因此可充分利用硬质合金刀具来进行高速切削。

   X5042立铣是我厂原先生产的X53T立铣改型产品,垂向升降改用带自锁功能的滚珠丝杠,

因而操作方便,并延长了精度保持期,所以深受用户欢迎。

   我厂还提供X6042卧式升降台铣床。

   根据用户需要,X5042和X6042都可配有数显装置.

规格及主要技术参数Main Specifications





项目

T型槽(槽宽×数量×间距)

Project

Table tee slots (slot wide×slot number×slot distance

X5042

18×3×90 mm

x6042

18×3×90 mm

工作台最大承重Max load of table800 kg800 kg
主轴端面至工作台面距离Distance from spinder end-face to the table0~500 mm



主轴中心线至工作台面距离Distance from spindle nose to table surface70~470 mm
主轴中心线至悬梁距离Distance from spinder center to the overarm180 mm
主轴锥孔Spindle nose taper50  7:2450  7:24
刀杆直径Diameters of milling-knife pole
主轴转速范围Spindle speed(20级)18 ~ 1400 rpm(18级)18 ~ 1400 rpm
主轴套筒调整量adjustment of spinder tube90 mm
立铣头回转角 Angles of vertical milling head±45°
工作台纵向行程 Y travel of the table1250 mm
工作台横向行程X travel of the table400 mm400 mm
工作台垂向行程Z travel of the table400 mm400 mm
进给速度范围Feed speed of the table10~1250 mm/min10~1250 mm/min
主轴电机功率Spindle motor power11 kw11 kw
机床外形尺寸(长X宽X高)Overall dimensions (LxWxH)2770X2530X2490 mm2770X2530X1950 mm
机床重量Weight of machine5110 kg5050 kg
